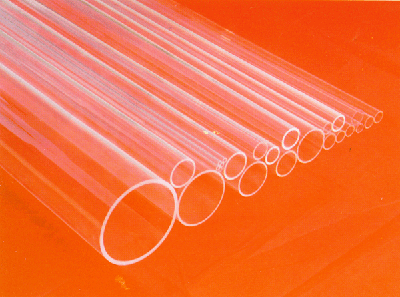

石英玻璃管耐內壓力查驗辦法 JC／T230－93 1主題內容與適用范圍

本規范規則了石英玻璃管耐內壓力查驗的試樣、儀器、過程和成果鑒定。

本規范適用于石英玻璃管的耐內壓力查驗。

2術語

2．1耐內壓力：石英玻璃管內所接受的液壓壓力。

2．2升壓速度：單位時間內壓力的增加值。

3實驗原理 在石英玻璃管內施加液壓壓力，依據所施液壓的數值，得出石英玻璃管的耐內壓力。

4試樣要求

4．1待測驗樣的外徑不大于30mm，長度不大于1000mm。 4．2待測石英玻璃管的兩頭應無裂紋、無崩落，并使管子端面與管軸筆直。

5實驗儀器

5．1石英玻璃管耐內壓力查驗用液壓測驗設備如下圖所示，應符合下列要求。

5．1．1規范壓力表的量程應能滿意產品測驗的需求。量程為10MPa以下，精度為1．5級； 量程為40MPa，值度為0．4級。

5．1．2專用密封夾具。

6實驗過程

6．1待測驗樣用無水乙醇擦洗潔凈，枯燥后待用。

6．2選擇標準合適的管端夾具。

6．3將待測驗樣安裝在液壓測驗設備上，保證管子兩頭不走漏。

6．4放下防護屏。

6．5啟動液壓泵，使液體充溢整支石英玻璃管，同時將管子內的空氣排凈。

6．6以33kpa／s的外壓速率升壓。 當對試樣作產品合格查驗時，升壓至規則的壓力值，保壓3min。 當查驗試樣所能接受的極限壓力時，升壓至試佯損壞停止，記下試樣損壞時的是大壓 力值。

7實驗成果鑒定

7．1當對試樣作產品合格查驗，以保壓3min后試樣不損壞為合格。 當查驗試佯所能接受的極限壓力，以試佯損壞時的最大壓力值為成果。

7．2對每支試樣獨自鑒定，實驗成果不取平均值。

8查驗陳述 查驗陳述應寫明：

a．試樣名稱；

b．試樣編號；

c．試佯數量；

d．測驗條件；

e．測驗壓力；

f．查驗成果鑒定（按產品規范）。
